高速頂針-NCS 螺帽型(替換式)
HIGH-SPEED, WATER-PROOF CENTER-NCS TYPE
- 前端使用雙列滾珠軸承及止推軸承，滾針軸承之組合
- 適用於 CNC 車床，具中負荷使用與防水性
- 車床尾座調整壓力建議 5~8 公斤

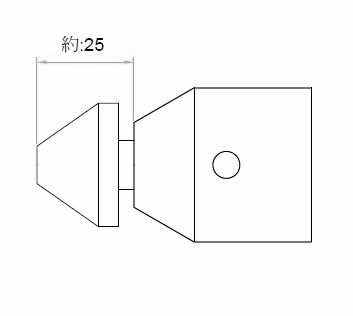

※G2頂針仔-安裝示意圖
※G3頂針仔-安裝示意圖
| 產品型號 | A | B | C | D | D1 | d | L | d1 | Co.精度 | 最大轉速 | θ |
|---|---|---|---|---|---|---|---|---|---|---|---|
| NCS-MT.3T | 28 | 55 | 86 | 53 | 30 | - | 169 | - | 0.005 | 5000 R.P.M | 60° |
| NCS-MT.4T | 30 | 76 | 108 | 63 | 32 | - | 214 | - | 4500 R.P.M | ||
| NCS-MT.4PT | 30 | 76 | 108 | 63 | 32 | - | 214 | - | 4500 R.P.M | ||
| NCS-MT..5PT | 32 | 82 | 136 | 83 | 40 | - | 250 | - | 3500 R.P.M |
